بررسی پدیده نیتراسیون و اکسیداسیون در روغن موتورهای گازسوز CHP

مقدمه: حساسیت روانکاری در سامانه‌های تولید همزمان برق و حرارت (CHP)

موتورهای درون‌سوز گازسوز (Natural Gas Engines) در تأسیسات تولید همزمان برق و حرارت (CHP)، بالاترین سطح تنش‌های مکانیکی و حرارتی را به روانکار تحمیل می‌کنند. برخلاف موتورهای دیزلی، سوخت گاز طبیعی احتراقی کاملاً خشک ایجاد می‌کند؛ از این رو روانکار پیوسته دمای فراتر از ۹۰۰ درجه سانتی‌گراد محفظه احتراق و کارکرد مداوم زیر بار نامی را تحمل می‌نماید. عملکرد پایدار این سامانه‌ها وابستگی مستقیمی به انتخاب و مصرف انواع استاندارد روغن ژنراتورهای گازی / CHP دارد تا اثرات مخرب حرارتی را به حداقل برسانند.

در طول چرخه کاری این تجهیزات، دو فرآیند شیمیایی مخرب یعنی اکسیداسیون (Oxidation) و نیتراسیون (Nitration) بیشترین سهم را در زوال ساختار روغن پایه و نابودی ادتیوها دارند. این دو پدیده ویسکوزیته روغن را شدیداً افزایش می‌دهند و رسوبات نامحلول پدید می‌آورند؛ اما خاستگاه مولکولی، بازه دمایی بحرانی و نشانگرهای آزمایشگاهی متفاوتی دارند. درک دقیق این تفاوت‌ها هزینه‌های گزاف تعمیرات اساسی (Overhaul) را حذف می‌کند و ساعات کارکرد بدون توقف ژنراتور را ارتقا می‌دهد.

۱. تبارشناسی شیمیایی: اکسیداسیون در برابر نیتراسیون

برای تفکیک دقیق این دو پدیده، باید واکنش‌های رادیکالی زنجیره‌ای روغن با اجزای گازهای حاصل از احتراق در حضور حرارت بالا بررسی شوند.

                         [تنش‌های حرارتی و گازهای دمشی Blow-by]
                                      │
                 ┌────────────────────┴────────────────────┐
                 ▼                                         ▼
         [اکسیداسیون (Oxidation)]                 [نیتراسیون (Nitration)]
   • تعامل روغن با O2 محیطی/هوای ورودی       • تعامل روغن با اکسیدهای نیتروژن (NOx)
   • کاتالیزور: فلزات فعال (Fe, Cu)          • محرک: گازهای Blow-by در فشار احتراق بالا
   • بازه تشدید: دمای بالای کارتر (>90°C)   • بازه تشدید: دمای معتدل کارتر (70-85°C)
   • محصولات: کتون‌ها، آلدئیدها، اسیدها      • محصولات: ارگانونیترات‌ها، ترکیبات نیترو
   • شاخص FTIR: پیک در cm⁻¹ 1710-1740       • شاخص FTIR: پیک در cm⁻¹ 1630 و 1550

۱.۱. اکسیداسیون (Oxidation)

اکسیداسیون فرآیند واکنش هیدروکربن‌های روغن پایه با اکسیژن هوای ورودی یا هوای محبوس در کارتر است. این پدیده طبق نظریه رادیکال آزاد آرنیوس پیش می‌رود:

1. مرحله آغازین (Initiation): گسست پیوندهای کربن-هیدروژن تحت اثر حرارت و نیروهای برشی و تولید رادیکال آزاد کربن (R^\bullet).
2. مرحله انتشار (Propagation): واکنش رادیکال با اکسیژن و تولید رادیکال پروکسی (ROO^\bullet) و سپس هیدروپراکسیدها (ROOH).
3. تجزیه و اسیدی شدن: هیدروپراکسیدها تجزیه شده و زنجیره‌ای از ترکیبات قطبی شامل کتون‌ها، آلدئیدها و کربوکسیلیک اسیدها پدید می‌آورند.

این اسیدهای آلی ضعیف و کتون‌ها در غیاب آنتی‌اکسیدان‌های تکمیلی به سمت پلیمریزاسیون پیش رفته و تشکیل لاک و لجن سنگین (Sludge) می‌دهند.

۱.۲. نیتراسیون (Nitration)

برخلاف اکسیداسیون که اکسیژن را مصرف می‌کند، نیتراسیون زنجیره‌های هیدروکربنی روانکار را مستقیماً با اکسیدهای نیتروژن (NO_x شامل NO و NO_2) پیوند می‌دهد. در موتورهای گازسوز با نسبت تراکم بالا و جرقه شدید، حرارت احتراق پیوند پایدار نیتروژن مولکولی هوا را می‌شکند و حجم بالایی از NO_x پدید می‌آورد. با عبور این گازها از کنار رینگ‌ها (Blow-by) و برخورد مستقیم با لایه روغن روی دیواره سیلندر یا محفظه کارتر، دو گروه از محصولات تخریبی شکل می‌گیرند:

• ارگانونیترات‌ها (R-ONO_2): محصولات اساسی نیتراسیون ناشی از واکنش رادیکال‌های پروکسی با دی‌اکسید نیتروژن.
• ترکیبات نیترو (R-NO_2): واکنش مستقیم رادیکال‌های آلکیل با NO_2.

ترکیبات نیترات آلی پایداری حرارتی اندکی دارند؛ به محض نشست این مواد روی سطوح داغ نظیر رینگ‌های پیستون و گاید سوپاپ‌ها، حرارت محفظه آن‌ها را به سرعت متراکم ساخته و لایه‌هایی شکننده و صمغی (Lacquer) پدید می‌آورد.

۲. رفتار ترمودینامیکی و اثر متقابل دما

یکی از شگفت‌انگیزترین تفاوت‌های اکسیداسیون و نیتراسیون در نمودار وابستگی آن‌ها به دمای بدنه و روغن کارتر نمایان می‌شود. نمودار گرافیکی زیر، رفتار سینتیکی این دو پدیده را به تصویر می‌کشد:

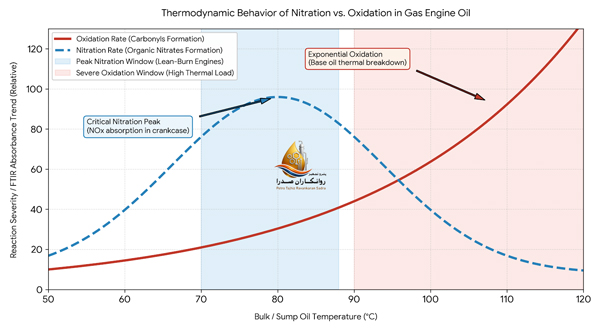

نمودار تحلیل فنی: نرخ اکسیداسیون در برابر نیتراسیون بر حسب دمای روغن کارتر

همان‌طور که در نمودار فوق مشاهده می‌شود:

• اکسیداسیون رفتاری نمایی دارد؛ با عبور دمای توده روغن از ۸۵ تا ۹۰ درجه سانتی‌گراد، با هر ۱۰ درجه افزایش دما، سرعت اکسیداسیون طبق قانون آرنیوس تقریباً دو برابر می‌شود.

• نیتراسیون رفتاری زنگوله‌ای و غیرخطی دارد و اوج شدت آن در دمای کارتر بین ۷۰ تا ۸۵ درجه سانتی‌گراد بروز می‌کند. با افزایش دما به فراتر از ۹۰ الی ۹۵ درجه سانتی‌گراد، گازهای NO_x سریع‌تر تبخیر می‌شوند و نرخ انحلال پایینی در فاز مایع نشان می‌دهند؛ اما دمای متوسط کارتر—که ناشی از تنظیم نادرست سیستم خنک‌کننده در ژنراتورهای CHP است—این گازها را درون روغن محبوس می‌سازد و پیوندهای ساختار روانکار را به سرعت در هم می‌شکند.

۳. عوامل کلیدی تشدیدکننده در کاربردهای صنعتی CHP

تفاوت در نحوه بهره‌برداری و تنظیمات موتور نقش تعیین‌کننده‌ای در غالب شدن یکی از این دو فرآیند تخریبی دارد:

۳.۱. استراتژی احتراق: موتورهای فقیرسوز (Lean-Burn) در برابر استوکیومتری (Stoichiometric)

• موتورهای Lean-Burn (\lambda > 1.6): به دلیل هوای اضافی فراوان و فشار احتراق بالا، غلظت اکسیژن آزاد و NO_x در سیلندر بسیار بالاست. در این موتورها، نیتراسیون اغلب مکانیزم غالب تخریب روغن است؛ به‌ویژه اگر سیستم تهویه کارتر (Crankcase Ventilation) کارایی کافی نداشته باشد.

• موتورهای استوکیومتری (\lambda \approx 1.0): این واحدها دمای اگزوز بسیار بالاتری تولید می‌کنند. در نتیجه، بار حرارتی کارتر بیشتر بوده و اکسیداسیون چالش اصلی است.

۳.۲. فرسودگی رینگ‌ها و نشتی Blow-by

نشت گازهای سیلندر از کنار رینگ‌های پیستون به کارتر، منبع اصلی ورود رادیکال‌های فعال و اکسیدهای ازت به توده روغن است. فشار نامناسب در کارتر و عدم تخلیه مؤثر این گازها، اقامت زمانی NO_x در روغن را افزایش داده و سرعت نیتراسیون را تا سه برابر تشدید می‌نماید.

۳.۳. کیفیت سوخت و وجود آلاینده‌ها

در موتورهایی که با بیوگاز یا گاز مشعل (Flare Gas) کار می‌کنند، وجود ترکیبات اسیدی، بخار آب و سیلیکون‌ها باعث تخریب پیش‌رس آنتی‌اکسیدان‌ها می‌شود که عملاً دفاع روغن در برابر اکسیداسیون حرارتی را فلج می‌کند.

۴. جدول مقایسه‌ای: تمایز اکسیداسیون و نیتراسیون در یک نگاه

جدول زیر خلاصه‌ای از معتبرترین داده‌های مراجع بین‌المللی روانکاری صنعتی (از جمله دستورالعمل‌های INNIO Jenbacher و استانداردهای STLE) را برای مقایسه مستقیم این دو مکانیزم گردآوری کرده است:

۴. جدول مقایسه‌ای: تمایز اکسیداسیون و نیتراسیون در یک نگاه

جدول زیر داده‌های معتبرترین مراجع بین‌المللی روانکاری صنعتی، نظیر دستورالعمل‌های INNIO Jenbacher و استانداردهای STLE را برای مقایسه مستقیم این دو فرآیند شیمیایی نشان می‌دهد:

پارامتر ارزیابی	اکسیداسیون (Oxidation)	نیتراسیون (Nitration)
عامل اکسیدکننده اصلی	اکسیژن آزاد (O2) هوای محیط	اکسیدهای نیتروژن (NOx؛ عمدتاً NO2)
محدوده دمای بحرانی روغن	دمای کارتر بالاتر از ۹۰ الی ۹۵ درجه سانتی‌گراد	دمای کارتر متوسط بین ۷۰ الی ۸۵ درجه سانتی‌گراد
پیک شاخص در طیف‌سنجی FTIR	باند کربونیل در ناحیه ۱۷۱۰ تا ۱۷۴۰ cm-1	باند ارگانونیترات در ۱۶۳۰ cm-1 و نیترو در ۱۵۵۰ cm-1
نوع موتور مستعدتر	موتورهای استوکیومتری یا تجهیزات دارای بار حرارتی بیش از حد	موتورهای لین‌برن (Lean-burn) با فشار بالای محفظه احتراق
نوع رسوب عمده حاصله	رسوبات لجن نرم تا متوسط (Sludge) و تیرگی روغن	لاک‌های سخت و صمغی روی سطوح فلزی (Hard Lacquer)
عارضه مکانیکی اصلی	افزایش نمایی گرانروی، گرفتگی فیلتر و سایش بلبرینگ‌ها	چسبیدن رینگ‌های پیستون و تشکیل رسوب روی ساق سوپاپ
رفتار عدد اسیدی و بازی	افزایش پیوسته و ناگهانی TAN، کاهش تدریجی TBN	افزایش شدید اسیدیته ارگانیک، مصرف سریع بازدارنده‌ها
عمر کارکرد ادتیوها	زوال تدریجی بازدارنده‌های فنولی و آمینی	تخریب ترکیبات مهارکننده در اثر پیوند فعال با NO2

۵. روش‌های پایش وضعیت و تفسیر داده‌های آزمایشگاهی

تنها روش معتبر در صنایع نیروگاهی برای تفکیک کمّی این دو فاکتور، اجرای مستمر پایش وضعیت روغن بر پایه استانداردهای ASTM است:

[برنامه جامع پایش روغن (Oil Analysis)]
                                                     │
                   ┌─────────────────────────────────┼─────────────────────────────────┐
                   ▼                                 ▼                                 ▼
      [طیف‌سنجی FTIR - ASTM E2412]           [تحلیل اسیدیته و قلیائیت]                 [آزمون‌های رئولوژیک]
 • نیتراسیون در cm⁻¹ 1630 و 1550            • عدد اسیدی (TAN - ASTM D664)             • گرانروی در ۱۰۰°C (ASTM D445)
 • اکسیداسیون در cm⁻¹ 1740-1710            • عدد بازی کل (TBN - ASTM D2896)          • پچ تست رسوب و پنتان نامحلول

۵.۱. طیف‌سنجی مادون قرمز تبدیل فوریه (FTIR) طبق ASTM E2412

روش FTIR استاندارد طلایی پایش است. در این تست، پرتو مادون قرمز از لایه نازکی از روغن کارکرده عبور داده شده و میزان جذب نور در طول موج‌های مشخص که به پیوندهای مولکولی مربوط است اندازه‌گیری می‌شود:

• پیک اکسیداسیون: افزایش ارتفاع در باند 1710 – 1740\text{ cm}^{-1} نشانگر تشکیل پیوند کربونیل (C=O) است.
• پیک نیتراسیون: جهش در ناحیه 1630\text{ cm}^{-1} دلالت مستقیم بر تشکیل استرهای ارگانونیترات (R-O-NO_2) دارد.

۵.۲. تلاقی حیاتی TAN و TBN (ASTM D664 و ASTM D2896)

نیتراسیون و اکسیداسیون با اسیدی کردن محیط روغن، ذخایر بازی (TBN) روغن را مصرف کرده و عدد اسیدی (TAN) را به سرعت بالا می‌برند. در موتورهای گازسوز CHP، معمولاً نقطه تقاطع TAN و TBN، یا رسیدن TAN به بیش از ۲.۵ تا ۳ واحد بالاتر از روغن نو، مبنای اصلی تعویض روغن در نظر گرفته می‌شود.

در شرایطی که استهلاک تجهیزات و هزینه توقف ژنراتور میلیونی برآورد می‌شود، اتکا به خدمات مشاوره‌ای و تخصصی شرکت‌هایی مانند پترو تجهیز روانکاران صدرا به اپراتورهای نیروگاهی این اطمینان را می‌دهد که با ارزیابی علمی نتایج آزمایشگاهی FTIR و رفتارسنجی شیمیایی روانکار، بازه‌های تعویض روغن به دقیق‌ترین شکل ممکن بهینه‌سازی گردند.

۶. عوارض مکانیکی و خسارات صنعتی ناشی از مهار نکردن فرآیند

بی‌توجهی به اکسیداسیون و نیتراسیون صرفاً یک تغییر خواص شیمیایی نیست؛ پیامدهای فیزیکی این فرآیندها مستقیماً قطعات حساس موتور را تخریب می‌کند:

1. چسبیدن رینگ‌های پیستون (Ring Sticking): حرارت دیواره سیلندر محصولات نیتراسیون را به لاک‌های نامحلول و چسبنده تبدیل می‌کند؛ این رسوبات، رینگ‌ها را درون شیار قفل می‌سازند و کمپرس سیلندر و توان خروجی ژنراتور را به شدت کاهش می‌دهند.
2. چسبندگی ساق سوپاپ‌ها (Valve Stem Sticking): گرمای بالای گایدهای سوپاپ، رسوبات ارگانونیترات را سفت و متبلور می‌کند که در نهایت حرکت آزادانه سوپاپ را مختل ساخته و به پیستون آسیب مستقیم می‌زند.
3. گرفتگی فیلتر و افت فشار روغن: پلیمرهای اکسیداسیونی لجن‌هایی تشکیل می‌دهند که با مسدود کردن زودهنگام فیلترهای روغن، مدار بای‌پس را فعال کرده و ذرات ساینده را بدون تصفیه به یاتاقان‌ها هدایت می‌کنند.
4. خوردگی شیمیایی یاتاقان‌ها: تولید اسیدهای آلی خورنده ناشی از اکسیداسیون، لایه‌های محافظ بَبیت (Babbitt) یا آلیاژهای مس-سرب در یاتاقان‌های میل‌لنگ را دچار سایش شیمیایی (Corrosive Wear) می‌کند.

«ترکیب شیمیایی سوخت ورودی، مسیر تخریب روانکار را کاملاً مشخص می‌کند. سوخت بیوگاز به دلیل غلظت بالای سولفید هیدروژن (H_2S) و رطوبت، اسیدهای معدنی خورنده تولید می‌نماید، اما گاز طبیعی شهری با احتراق رقیق (Lean-Burn) رفتار متفاوتی بروز می‌دهد. با ورود گازهای حاوی اکسیدهای نیتروژن به محفظه کارتر، پدیده نیتراسیون در موتور گازسوز شدت می‌گیرد و سرعت نابودی ادتیوهای محافظ را چند برابر می‌کند. در صورت عدم مدیریت نسبت هوا به سوخت و پایش منظم ویسکوزیته، فرآیند اکسیداسیون و تشکیل رسوبات اسیدی شیارهای رینگ و ساق سوپاپ‌ها را مسدود می‌سازد؛ این اتفاق پایداری لایه روغن هیدرودینامیک را از بین می‌برد و استهلاک قطعات محفظه احتراق را به اوج می‌رساند.»

۷. چک‌لیست عملیاتی مهندسی برای مدیریت و کنترل در نیروگاه‌های CHP

برای جلوگیری از غافلگیری ناشی از افت کیفی روانکار، کارشناسان بهره‌برداری باید چک‌لیست زیر را در بازه‌های منظم به اجرا درآورند:

☑️ تثبیت دمای کارتر در محدوده ایمن:
– بررسی عملکرد ترموستاتیک اویل‌کولر (حفظ دمای روغن بین ۸۸ تا ۹۳ درجه سانتی‌گراد جهت جلوگیری از به دام افتادن نیتراسیون در دمای پایین).
☑️ بررسی سیستم تهویه محفظه میل‌لنگ (Blow-by / CCV):
– کنترل افت فشار فیلتر تهویه بخارات روغن و اطمینان از خروج منظم گازهای NOx پیش از انحلال در روغن.
☑️ پایش نسبت هوا به سوخت (Air-Fuel Ratio):
– کالیبراسیون مداوم سنسورهای اکسیژن/لامبدا به منظور جلوگیری از تولید مازاد NOx ناشی از کارکرد در نواحی پرخطر.
☑️ برنامه نمونه‌گیری روغن بر اساس ساعات کارکرد:
– ارسال نمونه روغن در هر ۲۵۰ تا ۵۰۰ ساعت کارکرد متوالی برای آزمون کامل شامل FTIR، TAN، TBN و ویسکوزیته در ۱۰۰°C.
☑️ انتخاب روانکار متناسب با فناوری موتور:
– بهره‌گیری از روغن‌های با سطح خاکستر سولفاته (Sulphated Ash) متناسب با طراحی سوپاپ‌ها و فناوری کاتالیست اگزوز.
☑️ ثبت روند (Trend Analysis) به جای اعداد تکی:
– مقایسه تغییرات شیب نیتراسیون و اکسیداسیون در طول ۳ دوره متوالی جهت شناسایی پیش‌رس خرابی رینگ‌ها.

در این راستا، بهره‌مندی از زنجیره تأمین پایدار و روانکارهای ممتاز منطبق بر استانداردهای تولیدکنندگان مطرح جهانی از طریق پترو تجهیز روانکاران صدرا، به مدیران تأسیسات صنعتی اجازه می‌دهد تا با اطمینان از سلامت تجهیزات، هزینه‌های استهلاک و نگهداری را به حداقل برسانند.

پرسش‌های متداول (FAQ)

1. چرا نیتراسیون در موتورهای گازسوز بیش از موتورهای دیزلی شایع است؟
   سوخت دیزل ذرات دوده (Soot) معلق تولید می‌کند که به‌طور طبیعی برخی ناخالصی‌ها را به دام می‌اندازد؛ اما سوخت گاز بدون دوده می‌سوزد و دمای موضعی جرقه‌زنی بالاتری ایجاد می‌کند. این حرارت موضعی منجر به ترکیب مستقیم ازت و اکسیژن هوا و شکل‌گیری غلظت بالای گازهای NO_x می‌گردد. از سویی دیگر، عدم حضور سوخت خنک‌کننده باعث گرمای بیشتر سرسیلندر و افزایش استعداد نیتراسیون می‌شود.

2. آیا افزایش دمای روغن کارتر راهکار مناسبی برای رفع نیتراسیون است؟
   اگرچه افزایش دمای کارتر به بالای ۹۰ درجه سانتی‌گراد حلالیت NO_x را کاهش می‌دهد و نیتراسیون را مهار می‌کند، اما اپراتورها باید این تنظیم را با دقت فراوان مدیریت کنند؛ زیرا گرمای بیش از حد، واکنش‌های اکسیداسیون حرارتی را با نرخی تصاعدی فعال می‌سازد. نقطه تعادل ایده‌آل در اغلب ژنراتورها، تنظیم دمای خروجی روغن در بازه ۸۸ الی ۹۳ درجه سانتی‌گراد است.

3. تفاوت رفتار شاخص‌های TAN و TBN در روغن گازسوز در مقایسه با روغن دیزلی چیست؟
   در موتورهای دیزلی افت TBN ناشی از اسیدهای سولفوریک سوخت، زنگ خطری جدی‌تر از افزایش TAN است؛ اما در موتورهای گازسوز با گاز طبیعی شهری، سوخت فاقد گوگرد بالا بوده و اسیدهای حاصله از نوع اسیدهای آلی ضعیف و ترکیبات نیتریک هستند. بنابراین TAN به سرعت بالا رفته در حالی که TBN ممکن است هنوز به پایان نرسیده باشد. معیار تعویض معمولاً جهش ناگهانی TAN است.

4. روغن‌های Low Ash چه نقشی در کنترل این پدیده‌ها دارند؟
   روغن‌های با خاکستر سولفاته کم (Low Ash، معمولاً حدود ۰.۵ درصد وزنی) برای موتورهای گازسوز مدرن فرموله شده‌اند تا از رسوب خاکستر بر روی شمع‌ها و سطوح احتراق که می‌تواند منجر به خودسوزی (Pre-ignition) و کوبش شود، جلوگیری کنند. این روغن‌ها به سیستم‌های ضد اکسیداسیون و ضد نیتراسیون بدون خاکستر (Ashless Antioxidants) پیشرفته متکی هستند.

جمع‌بندی: مدیریت طول عمر روانکار در نیروگاه‌های گازسوز

پدیده‌های نیتراسیون و اکسیداسیون دو تهدید پیوسته برای سلامت روغن و کارایی موتورهای گازسوز CHP هستند. همان‌طور که بررسی شد، تفکیک دقیق این دو پدیده بر اساس تحلیل طیف‌سنجی FTIR، درک رفتار ترمودینامیکی وابسته به دما و شناخت استراتژی احتراق موتور (Lean-burn یا Stoichiometric) امکان‌پذیر است.

کلید بقای تجهیزات گران‌قیمت نیروگاهی در مهار این واکنش‌ها خلاصه می‌شود: حفظ تعادل حرارتی سیستم خنک‌کننده روغن، نگهداری اصولی سیستم تهویه کارتر و تحلیل روندهای آزمایشگاهی به جای تصمیم‌گیری بر مبنای ساعات کارکرد ثابت. با اتخاذ یک رویکرد نگهداری پیش‌بینانه (Predictive Maintenance) و پایش مداوم شاخص‌های شیمیایی، نه تنها طول عمر کاری روغن بدون افت ضریب ایمنی به حداکثر خواهد رسید، بلکه تضمین بقای قطعات حیاتی موتور و بهره‌وری اقتصادی پایدار واحد CHP میسر می‌گردد.
