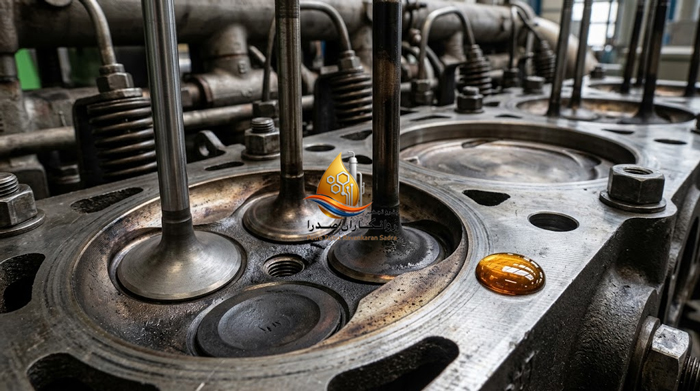

راهنمای فنی سایش نشیمنگاه سوپاپ (VSR) و مقایسه روغن Low Ash و Medium Ash در موتورهای گازسوز

مقدمه

راهنمای فنی سایش نشیمنگاه سوپاپ (VSR) و مقایسه روغن Low Ash و Medium Ash در موتورهای گازسوز؛ روانکاری موتورهای گازسوز صنعتی (Gas Engines) و پکیج‌های نیروگاهی تولید هم‌زمان برق و حرارت (CHP)، یکی از پیچیده‌ترین و چالش‌برانگیزترین حوزه‌ها در مهندسی تریبولوژی است. بر خلاف موتورهای دیزلی و بنزینی که در آن‌ها سوخت مایع مقداری روانکاری اولیه فراهم می‌کند یا با ایجاد لایه‌های نرم دوده مانع از تماس خشک فلز با فلز می‌شود، سوخت گاز طبیعی یا بیوگاز کاملاً خشک، بدون دوده و فاقد هرگونه ماده روانکار است.

در این محیط احتراق خشک با دمای فراتر از ۵۰۰ تا ۷۰۰ درجه سانتی‌گراد در مجاورت سوپاپ‌های دود، تنها حامی مکانیکی نشیمنگاه سوپاپ، خاکستر سولفاته (Sulfated Ash) حاصل از سوختن روغن است. انتخاب اشتباه میان روغن‌های با خاکستر پایین (Low Ash) و خاکستر متوسط (Medium Ash)، مرز باریکی میان خرابی فاجعه‌بار سرسیلندر در اثر فرورفتگی نشیمنگاه سوپاپ (Valve Seat Recession – VSR) یا خوداشتعالی و ناکینگ شدید ناشی از انباشت رسوبات داغ است. در این مقاله تخصصی، ابعاد تریبولوژیکی، مکانیزم‌های سایش، راهکارهای انتخاب گرید مناسب و متدولوژی عیب‌یابی مکانیکی این پدیده را بررسی می‌کنیم.

۱. تریبولوژی فرورفتگی نشیمنگاه سوپاپ (VSR) چیست؟

فرورفتگی نشیمنگاه سوپاپ یا Valve Seat Recession (VSR) پدیده‌ای مکانیکی-شیمیایی است که طی آن، وجه سوپاپ (Valve Face) و رینگ نشیمنگاه سرسیلندر (Valve Seat Insert) در اثر تنش‌های حرارتی و ضربه‌ای دچار فرسایش شدید می‌شوند. با فرورفتن تدریجی سوپاپ در داخل سرسیلندر، ساق سوپاپ به سمت بالا حرکت کرده و فاصله خلاصی میان سوپاپ و اسبک یا تایپیت (Valve Clearance / فیلر سوپاپ) کاهش می‌یابد.

اگر این فرورفتگی مهار نشود، فیلر سوپاپ به صفر رسیده، سوپاپ دیگر به طور کامل بسته نمی‌شود و فرار گازهای داغ با سرعت صوت موجب بریده شدن یا سوختن سوپاپ (Valve Torch Effect) و تخریب کامل موتور می‌گردد.

       [ حرکت مداوم به سمت بالا با پیشرفت VSR ]
                         ▲
                         │
                    |  ساق سوپاپ  |
                    | (Valve Stem)|
                    \             /
                     \           /
                      \         /
             [وجه سوپاپ] \       / [وجه سوپاپ]
              =========\       /=========
             ▒▒▒▒▒▒▒▒▒▒\       /▒▒▒▒▒▒▒▒▒▒  <-- [لایه فداشونده خاکستر فلزی]
              =========\       /=========
             [نشیمنگاه] \_____/ [نشیمنگاه]
           (Seat Insert)       (Seat Insert)

مکانیزم‌های سه‌گانه تخریب VSR

1. سایش چسبنده (Adhesive Wear & Micro-welding): در غیاب لایه حائل، برجستگی‌های میکروسکوپی فلز سیت و وجه سوپاپ در دمای بالا تحت فشار ضربه ناشی از بسته شدن فنر سوپاپ به یکدیگر جوش موضعی می‌خورند. با باز شدن مجدد سوپاپ، ذرات فلزی از سطح نرم‌تر کنده می‌شوند.
2. سایش خستگی ضربه‌ای (Impact Fatigue): هر سوپاپ در یک موتور ۱۵۰۰ دور بر دقیقه، بیش از ۷۵۰ بار در دقیقه با سرعتی نزدیک به ۱ تا ۲ متر بر ثانیه بر روی نشیمنگاه فرود می‌آید. این بارهای ضربه‌ای پی‌درپی موجب خستگی میکروسکوپی لایه‌های زیرین آلیاژ سیت می‌شود.
3. سایش ساینده (Abrasive Wear): اکسیدهای فلزی کنده شده که در دمای بالا سختی بسیار بالایی پیدا کرده‌اند، مانند سمباده در صفحه تماس سوپاپ و سیت حرکت کرده و حفرات عمیقی روی سطوح آب‌بندی ایجاد می‌کنند.

۲. نقش شیمیایی و فیزیکی خاکستر سولفاته (Sulfated Ash)

خاکستر سولفاته چیست؟ خاکستر سولفاته (استاندارد ASTM D874) بیانگر درصد وزنی بقایای اکسیدهای فلزی ناشی از ادتیوهای شوینده فلزی (Detergents) بر پایه کلسیم و منیزیم، و مواد ضدسایش (مانند زینک دی‌تیوفسفات – ZDDP) است که پس از سوزانده شدن نمونه روغن در مجاورت اسید سولفوریک و حرارت بالای ۷۷۵ درجه سانتی‌گراد باقی می‌ماند.

تشکیل بالشتک خاکستر (Ash Cushion)

هنگامی که لایه بسیار نازکی از روغن از طریق گاید سوپاپ یا پاشش دیواره سیلندر وارد محفظه احتراق می‌شود، بخش هیدروکربنی آن می‌سوزد و ترکیبات فلزی موجود در آن به اکسیدها و سولفات‌های کلسیم و منیزیم (CaO, CaSO_4, MgO) تبدیل می‌شوند. این ذرات به صورت یک لایه اکسیدی یکنواخت به ضخامت چند میکرون روی سطوح تماس سوپاپ و نشیمنگاه می‌نشینند.

این لایه میکروسکوپی دارای دو ویژگی حیاتی است:

• مانع از تماس متالورژیکی مستقیم فلز-به-فلز در دمای بالا می‌شود (مهار سایش چسبنده).
• بخشی از انرژی ضربه دینامیکی بسته شدن سوپاپ را مستهلک می‌کند.

۳. مقایسه فنی و ساختاری روغن‌های Low Ash در برابر Medium Ash

روغن‌های موتور گازسوز بر اساس استاندارد انجمن سازندگان موتور بر حسب درصد وزنی خاکستر سولفاته به چند دسته تقسیم می‌شوند. دو دسته پرکاربرد در صنعت عبارتند از:

• روغن‌های Low Ash (خاکستر پایین): معمولاً حاوی wt 0.2% to 0.5% خاکستر سولفاته هستند.
• روغن‌های Medium Ash (خاکستر متوسط): دارای wt 0.5% to 1.0% خاکستر سولفاته می‌باشند.

جدول مقایسه مشخصات فنی و رفتاری در موتور

پارامتر فنی	روغن Low Ash (<0.5%)	روغن Medium Ash (0.5%-1.0%)
میزان عدد قلیایی کل (TBN)	معمولاً بین ۴.۵ تا ۷.۰ mg KOH/g	معمولاً بین ۶.۵ تا ۱۱.۰ mg KOH/g
ضخامت لایه بالشتکی خاکستر	نازک و پیوسته (۱ تا ۵ میکرون)	ضخیم و محافظت‌کننده قوی (۵ تا ۱۵ میکرون)
محافظت از سیت‌های سخت‌کاری‌شده	عالی در حضور آلیاژهای Stellite و Nimonic	بسیار بالا (بدون حساسیت به سختی سیت)
ریسک گرفتگی و آلودگی شمع‌ها	حداقل نرخ آسیب و طول عمر حداکثری شمع	احتمال نیاز به تنظیم دوره تمیزکاری شمع
ریسک پیش‌اشتعال (Pre-ignition)	بسیار پایین؛ حفظ سلامت پیستون و رینگ	نیازمند کنترل دقیق دما و کیفیت احتراق
نوع سوخت گاز هدف	گاز طبیعی تصفیه‌شده، خط لوله سراسری، متان خالص	گازهای ترش، بیوگاز، گاز تصفیه‌خانه، لندفیل

۴. چالش‌های افزایش بیش از حد خاکستر: ریسک‌های مکانیکی و احتراق

با وجودی که خاکستر سولفاته مانع پدیده VSR می‌شود، بالا بودن بیش از حد آن مخاطرات مکانیکی و حرارتی به همراه دارد:

۱. تشکیل نقاط داغ و پدیده خوداشتعالی (Pre-ignition & Knocking)

هنگامی که ضخامت رسوب خاکستر روی تاج پیستون و نشیمنگاه سوپاپ دود از حد مجاز فراتر رود، این لایه‌های رسوبی اکسیدی به دلیل رسانایی حرارتی بسیار ضعیف، در طول کورس احتراق تا دمای بیش از ۱۰۰۰ درجه سانتی‌گراد داغ و گداخته می‌شوند. این نقاط داغ (Hot Spots)، سوخت گازی فشرده‌شده را پیش از رسیدن جرقه شمع محترق می‌کنند. این پدیده موجب ناکینگ مخرب، ذوب شدن لبه پیستون و شکست رینگ‌ها می‌گردد.

۲. پدیده سوختن سوپاپ (Torch Effect)

اگر ذرات سخت خاکستر به صورت ناهمگون روی وجه سوپاپ رسوب کنند، سوپاپ در زمان بسته شدن دچار عدم انطباق زاویه‌ای میکروسکوپی می‌شود. از این شکاف میکرونی، گازهای مشتعل با دمای ۱۲۰۰ درجه سانتی‌گراد نشت کرده و لبه سوپاپ را مانند شعله برشکاری ذوب می‌کنند.

۳. پل زدن رسوبات روی الکترود شمع (Spark Plug Bridging)

ذرات معلق خاکستر در صورت روغن‌سوزی بالا، روی الکترود مثبت و منفی شمع قرار گرفته و یک اتصال کوتاه نارسانا یا نیمه‌رسانا ایجاد می‌کنند که منجر به خطای جرقه‌زنی (Misfire) و افت بار ژنراتور خواهد شد.

۵. جدول جامع عیب‌یابی مکانیکی سایش و رسوب در سرسیلندر

عارضه مکانیکی مشاهده‌شده	علت ریشه‌ای تریبولوژیکی (Root Cause)	راهکار مهندسی و اقدام اصلاحی
کاهش سریع و پیوسته فیلر سوپاپ (Rapid Clearance Loss)	فقدان لایه محافظتی خاکستر، استفاده از روغن با خاکستر بسیار کم در سیت‌های سنتی، وقوع VSR چسبنده.	بازنگری در سطح خاکستر روغن و انتخاب روغن با خاکستر منطبق با تاییدیه OEM و سختی سیت.
افزایش غیرعادی فیلر سوپاپ و افت کمپرس	تجمع بیش از حد رسوبات خاکستر سخت روی نشیمنگاه که مانع از نشستن کامل سوپاپ روی سیت می‌شود.	تعویض به روغن Low Ash با پایداری حرارتی بالاتر، بازرسی سیستم تهویه کارتر (Blow-by).
خال‌زدگی و رسوبات ترد و سفید روی الکترود شمع	مصرف روغن نامتعادل در محفظه احتراق و انتقال ادتیوهای فلزی سنگین روی شمع در دمای بالا.	تعویض گایدهای سوپاپ و رینگ‌های روغن پیستون، تنظیم گپ شمع و کاهش مصرف روغن.
کندگی موضعی فلز روی وجه سوپاپ (Flaking & Pitting)	بارگذاری ضربه‌ای بالا، خوردگی اسیدی ناشی از افت شدید TBN روغن و تماس فلز به فلز مستقیم.	پایش مداوم TAN و TBN، مهار میعان اسیدی در محفظه احتراق و تعویض جنس سیت سوپاپ به استلیت.

۶. تحلیل اثر نوع سوخت: گاز طبیعی در برابر بیوگاز و گاز ترش

انتخاب میان روغن Low Ash و Medium Ash وابستگی مستقیمی به شیمی سوخت گاز ورودی به موتور دارد:

[ گاز طبیعی تصفیه‌شده (Natural Gas) ] ──► غلظت گوگرد کم (<50 ppm)  ──► لزوم استفاده از روغن Low Ash
[ بیوگاز / گاز لندفیل / گاز ترش ]       ──► غلظت بالای H2S و هالوژن‌ها ──► لزوم استفاده از روغن Medium Ash (TBN بالا)

گاز طبیعی خط لوله (Pipeline Natural Gas)

این سوخت عاری از ترکیبات خورنده گوگردی است. اسیدهای تولیدی در این موتورها ناشی از اکسیداسیون اکسیدهای نیتروژن (NO_x) است که در محفظه احتراق تولید می‌شوند و پدیده نیتراسیون (Nitration) را رقم می‌زنند. برای این نوع سوخت، روغن‌های Low Ash گزینه‌ای بی‌نقص هستند، زیرا با حفظ تمیزی موتور، از رسوب‌گذاری و ناکینگ جلوگیری می‌کنند.

بیوگاز، گاز لندفیل و گاز چاهی (Biogas & Sour Gas)

بیوگازها دارای مقادیر قابل توجهی سولفید هیدروژن (H_2S)، اسیدهای آلی و ترکیبات کلردار/فلوئوردار هستند. احتراق این گازها منجر به تشکیل اسید سولفوریک (H_2SO_4) و اسید هیدروکلریک (HCl) می‌شود. برای خنثی‌سازی این اسیدهای قدرتمند، روغن باید ظرفیت قلیایی (TBN) بالایی داشته باشد.

افزایش TBN در ساختار روغن معمولاً با افزایش ادتیوهای شوینده فلزی همراه است که خودبه‌خود خاکستر سولفاته را افزایش می‌دهد. بنابراین در کاربردهای بیوگاز، عموماً از روغن‌های Medium Ash استفاده می‌شود تا هم از تخریب اسیدی سیت‌ها جلوگیری گردد و هم لایه ضربه‌گیر ضد VSR پایدار بماند.

🔗مقاله پیشنهادی: پدیده نیتراسیون در موتور گازسوز

۷. پایش وضعیت (Condition Monitoring) و آنالیز روغن کارکرده (UOA)

پایش دوره‌ای و ثبت ترند پارامترهای تریبولوژیکی، تنها راهکار تضمین سلامت سیت سوپاپ و سرسیلندر است. شرکت پترو تجهیز روانکاران صدرا برای پیشگیری از خرابی‌های پرهزینه، استراتژی سه مرحله‌ای زیر را پیشنهاد می‌کند:

۱. ثبت نمودار روند فیلر سوپاپ (Valve Clearance Trend Monitoring)

در هر بازه ۵۰۰ یا ۱۰۰۰ ساعته، فیلر سوپاپ‌ها را با دقت اندازه‌گیری و ثبت کنید:

• روند نرمال: کاهش یکنواخت و بسیار ملایم (مثلاً ۰.۰۰۵ تا ۰.۰۱ میلی‌متر در هر ۱۰۰۰ ساعت).
• روند بحرانی: افت ناگهانی بیش از ۰.۰۵ میلی‌متر در یک بازه کاری نشان‌دهنده شروع پدیده VSR و تخریب لایه محافظ خاکستر است.

فیلر سوپاپ (mm)
  0.40 │──────────────\
  0.30 │   روند نرمال   \   <-- [سقوط پله‌ای = فاجعه VSR و نیاز به تغییر روغن]
  0.20 │                 \
  0.10 │                  \
  0.00 └─────────────────────► ساعات کارکرد (Hours)

۲. تفسیر عناصر فرسایشی در برگه آنالیز روغن (UOA)

در برگه آنالیز روغن کارکرده آزمایشگاهی، عناصر زیر مستقیماً وضعیت سایش سوپاپ و سیت را نشان می‌دهند:

• کبالت (Co) و نیکل (Ni): نشان‌دهنده سایش مستقیم آلیاژهای سخت‌کاری نشیمنگاه سوپاپ (اینسرت‌های Stellite یا Nimonic). هرگونه افزایش این عناصر نشان‌دهنده عدم کفایت لایه خاکستر و وقوع VSR است.
• آهن (Fe) و کروم (Cr): سایش بدنه سوپاپ، ساقه و گاید سوپاپ.
• تغییرات کلسیم (Ca) و منیزیم (Mg): افت ناگهانی این عناصر نشان‌دهنده مصرف ادتیوها و افت ظرفیت تشکیل بالشتک خاکستر است.

🔗مقاله پیشنهادی: آنالیز عناصر روغن کارکرده (UOA)

جمع‌بندی

فرورفتگی نشیمنگاه سوپاپ (VSR) یک چالش مکانیکی صرف نیست، بلکه حاصل برهم‌کنش متالورژی سیت، کیفیت احتراق و ویژگی‌های تریبولوژیکی روغن موتور گازسوز است. روغن‌های Low Ash با پایین نگه داشتن سطح رسوبات، بهترین انتخاب برای موتورهای مدرن Lean-Burn با سوخت گاز طبیعی تصفیه‌شده هستند که از متالورژی سوپاپ پیشرفته بهره می‌برند. در مقابل، روغن‌های Medium Ash یک لایه بالشتک خاکستری ضخیم برای حفاظت از سوپاپ‌های سنتی، موتورهای استوکیومتری، یا ژنراتورهای فعال با بیوگاز و سوخت‌های ترش با محتوای اسیدی بالا فراهم می‌آورند.

تنظیم دقیق این تعادل و دستیابی به حداکثر ضریب اطمینان در پکیج‌های نیروگاهی و موتورهای سنگین گازسوز، مستلزم تأمین روانکارهای تخصصی منطبق بر تاییدیه‌های رسمی سازندگان بین‌المللی (OEMs) و اجرای برنامه مداوم آنالیز روغن کارکرده است. کارشناسان فنی پترو تجهیز روانکاران صدرا آماده ارائه خدمات تخصصی مهندسی، تامین روانکارهای معتبر نیروگاهی و تدوین برنامه‌های پایش وضعیت برای افزایش بهره‌وری و کاهش هزینه‌های تعمیرات سرسیلندر در صنایع و نیروگاه‌های کشور هستند.

سوالات متداول (FAQ)

۱. چرا نمی‌توان در تمامی موتورهای گازسوز از روغن بدون خاکستر (Ashless) استفاده کرد؟

در موتورهای دیزلی دوده حاصل از احتراق مانع تماس فلز-فلز می‌شود، اما در موتور گازسوز احتراق کاملاً بدون دوده و خشک است. روغن بدون خاکستر هیچ لایه اکسید فلزی محافظی روی وجه و نشیمنگاه سوپاپ باقی نمی‌گذارد و در نتیجه در کمتر از چند صد ساعت، پدیده VSR چسبنده رخ داده و سیت سوپاپ کاملاً متلاشی می‌شود.

۲. کاهش مداوم فیلر سوپاپ به چه معناست؟

کاهش فیلر (خلاصی سوپاپ) علامت قطعی فرورفتن سوپاپ در داخل سرسیلندر (VSR) است. با خورده شدن سیت و لبه سوپاپ، سوپاپ بالاتر آمده و فاصله انتهای ساق آن با اسبک یا تایپیت کمتر می‌شود.

۳. آیا سطح خاکستر روغن می‌تواند روی عملکرد کاتالیست اگزوز تأثیر بگذارد؟

بله. خاکستر فلزی و فسفر فرار حاصل از روغن در صورت مصرف بیش از حد روغن، بر روی سطوح متخلخل کاتالیست اکسیداسیون (SCR یا Catalyst Converter) رسوب کرده و موجب مسدود شدن خلل و فرج و غیرفعال شدن شیمیایی کاتالیست (Catalyst Poisoning) می‌گردد. برای موتورهای مجهز به کاتالیست، استفاده از روغن Low Ash اکیداً توصیه می‌شود.

۴. در زمان مواجهه با پدیده VSR اولین اقدام چیست؟

ابتدا باید نرخ مصرف روغن موتور و کیفیت گاز مصرفی بررسی شود. سپس از طریق برگه آنالیز روغن، غلظت عناصر کبالت و نیکل ارزیابی گردد. در صورت تایید فرورفتگی، باید وضعیت انطباق سطح خاکستر روغن با آلیاژ سیت سوپاپ و تاییدیه‌های OEM سازنده بازنگری شود.
