راهنمای جامع تفسیر شاخص‌های کلیدی آنالیز روغن: ویسکوزیته، TAN، TBN و فلزات فرسایشی

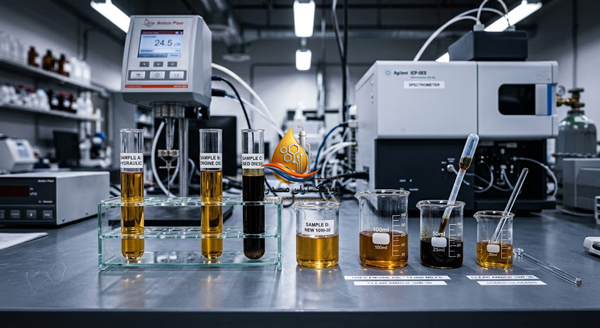

شاخص‌های کلیدی آنالیز روغن، سایش فلزات؛ آنالیز دوره‌ای روغن کارکرده، نقشی معادل «آزمایش خون» را برای ماشین‌آلات و تجهیزات سنگین صنعتی ایفا می‌کند. در سیستم‌های نگهداری و تعمیرات پیشگیرانه (PdM / Condition Monitoring)، تفسیر دقیق برگه آزمایشگاه مانع از توقف‌های ناخواسته خطوط تولید، خرابی‌های زنجیره‌ای و هزینه‌های گزاف اورهال می‌شود. مهندسان فنی در پترو تجهیز روانکاران صدرا همواره تأکید دارند که یک روانکار مناسب زمانی بیشترین بازدهی را خواهد داشت که رفتار فیزیکی و شیمیایی آن در شرایط عملیاتی تحت پایش مداوم قرار گیرد.
در این مقاله تخصصی، به بررسی عمیق ۴ ستون اصلی آنالیز روغن—گرانروی (ویسکوزیته)، عدد اسیدی (TAN)، عدد بازی (TBN) و آنالیز طیف‌سنجی فلزات فرسایشی—می‌پردازیم.
۱. گرانروی (Viscosity): نبض هیدرودینامیک و رفتار حرارتی سیال

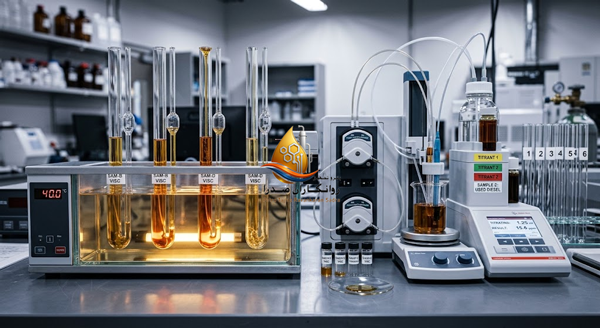

گرانروی حیاتی‌ترین مشخصه فیزیکی هر روانکار است؛ پارامتری که ضخامت فیلم روغن و ظرفیت تحمل بار (Load-Carrying Capacity) میان سطوح اصطکاکی را تعیین می‌کند. در آزمون‌های آزمایشگاهی بر اساس استاندارد ASTM D445، ویسکوزیته کینماتیک معمولاً در دو دمای مرجع ۴۰°C و ۱۰۰°C اندازه‌گیری می‌شود. انحراف این پارامتر از محدوده مجاز روغن نو (تغییرات بیش از ۱۰± تا ۱۵± درصد) نخستین زنگ خطر برای وقوع تنش‌های مکانیکی یا تخریب‌های شیمیایی در سامانه است.
مکانیزم‌های کاهش ویسکوزیته (Viscosity Drop)

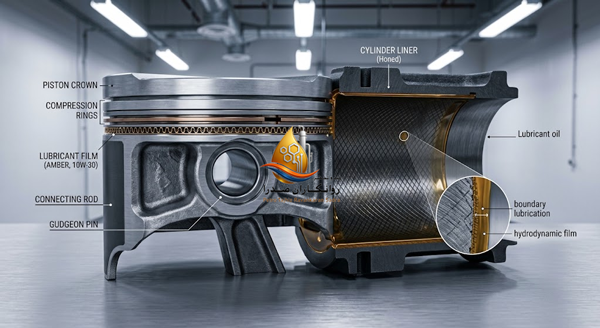

کاهش گرانروی سیال، لایه روانکار را نازک کرده و رژیم روانکاری را از حالت هیدرودینامیک به الاستوهیدرودینامیک یا مرزی سوق می‌دهد. دلایل اصلی این افت عبارتند از:
- سوخت‌خوردگی (Fuel Dilution): ورود سوخت نسوخته ناشی از نشتی انژکتورها یا سیستم‌های احتراق به کارتل روغن؛ این رخداد نقطه اشتعال (Flash Point) را نیز به‌شدت کاهش می‌دهد.
- برش مکانیکی بهبوددهنده‌های شاخص گرانروی (Shear Degradation): در روغن‌های چنددرجه‌ای (Multi-grade)، پلیمرهای بهبوددهنده شاخص گرانروی (VII) بر اثر عبور مکرر از مناطق تحت فشار و تنش برشی بالا دچار شکست پیوند مولکولی می‌شوند.
مکانیزم‌های افزایش ویسکوزیته (Viscosity Rise)
غلیظ شدن نامتعارف روغن، افت راندمان، پمپاژ دشوار در استارت سرد و بالارفتن دمای کاری یاتاقان‌ها را در پی دارد:
- اکسیداسیون حرارتی (Thermal Oxidation): پلیمریزاسیون هیدروکربن‌ها و تولید اسیدهای کربوکسیلیک و لجن، مولکول‌های بزرگ‌تری در روغن تشکیل می‌دهد.
- تجمع دوده نامحلول (Soot Loading): در موتورهای دیزلی، ناتوانی ادتیو دیسپرسنت در تعلیق دوده منجر به آگلومراسیون ذرات کربنی و افزایش گرانروی می‌شود.
- نیتراسیون (Nitration): در موتورهای گازسوز صنعتی و نیروگاهی، ترکیب اکسیدهای نیتروژن با مولکول‌های روغن ترکیبات اورگانونیترات سنگین ایجاد می‌کند.
۲. عدد اسیدی (TAN) در برابر عدد بازی (TBN)
این دو شاخص تعادل شیمیایی اسید-باز روغن را ارزیابی کرده و تعیین‌کننده مقاومت سیال در برابر خوردگی اسیدی قطعات هستند.
غلظت
▲
│ افت TBN (مصرف رزرو قلیایی)
TBN نو ┼───\
│ \
│ \ نقطه تلاقی (Crossover Point)
│ \ ▼
│ \ /─── TAN (افزایش ترکیبات اسیدی)
│ \ /
TAN نو ┼─────────\──────/
│ \ /
│ \ /
│ \/
└────────────┴────────────────────────► زمان کارکرد (ساعت)عدد اسیدی کل (Total Acid Number – TAN)
آزمون ASTM D664 بیانگر میلی‌گرم پتاسیم هیدروکسید (KOH) مورد نیاز برای خنثی‌سازی اسیدهای موجود در یک گرم روغن است. در سیستم‌های گردشی، توربین‌ها، کمپرسورها و سیستم‌های هیدرولیک، TAN شاخص اصلی تعیین طول عمر روغن به شمار می‌رود.
- افزایش ناگهانی TAN (بیش از ۰.۵ تا ۱.۰ واحد بالاتر از روغن نو) نشان‌دهنده شروع اکسیداسیون کنترل‌نشده، تخریب بازدارنده‌های اکسیداسیون و تولید اسیدهای خورنده است.
عدد قلیایی کل (Total Base Number – TBN)
آزمون‌های ASTM D2896 و ASTM D4739 ظرفیت قلیایی ذخیره (Alkaline Reserve) روغن را جهت خنثی‌سازی اسیدهای معدنی ناشی از احتراق (مانند اسید سولفوریک و اسید نیتریک) می‌سنجند. در موتورهای دیزلی و گازسوز:
- دترجنت‌های صابونی (بر پایه ترکیبات فلزی کلسیم یا منیزیم) وظیفه مهار اسیدها را بر عهده دارند.
- به مرور زمان و با ادامه کارکرد موتور، این ذخیره خنثی‌کننده مصرف شده و شیب کاهشی TBN ثبت می‌شود.
📎در موتورهای پرفشار نیروگاهی، استفاده از روغن موتور گازسوز با میزان خاکستر سولفاته کنترل‌شده، نقشی حیاتی در مهار نیتراسیون و تعویق نقطه تلاقی دارد.
📎در سیستم‌های حساس انتقال قدرت و توربین‌ها، شاخص TAN معرف اصلی سلامت سیال است و انتخاب روغن توربین صنعتی با مقاومت حرارتی بالا از اکسیداسیون زودهنگام جلوگیری می‌کند.
۳. نقطه تلاقی بحرانی (The Crossover Point)
یکی از کاربردی‌ترین مفاهیم در عیب‌یابی روانکار و نگهداری پیشگیرانه، تحلیل همزمان نمودارهای روند TAN و TBN است:
مکانیزم افت و خیز: با افزایش ساعات کارکرد، ذخیره قلیایی (TBN) نزول می‌کند و ترکیبات اسیدی ناشی از نیتراسیون، اکسیداسیون و محصولات احتراق (TAN) روند صعودی به خود می‌گیرند.
بروز نقطه تلاقی: زمانی که نمودار صعودی TAN نمودار نزولی TBN را قطع کند، فاز بحرانی آغاز شده است. در این نقطه، ظرفیت خنثی‌سازی ادتیوها به پایان رسیده و اسیدهای آزاد به‌صورت مستقیم سطوح فلزی سیستم را مورد تهاجم قرار می‌دهند.
ریسک‌های فنی پس از تلاقی:
- خوردگی شیمیایی یاتاقان‌ها: حمله مستقیم اسیدها به لایه‌های فلزی نرم سرب (Pb)، مس (Cu) و قلع (Sn) در یاتاقان‌های ژورنال.
- خوردگی دیواره سیلندر و رینگ‌ها: ایجاد پیتینگ (Pitting) و سایش خورنده در مسیر حرکت پیستون.
- تسریع تشکیل رسوبات کربنی: افزایش نرخ چسبندگی رینگ‌ها و کاهش ضریب انتقال حرارت.
حد مجاز تعویض روغن: زمان تخلیه نباید از لحظه تلاقی TAN و TBN فراتر رود. همچنین در موتورهای گازسوز و دیزلی سنگین، رسیدن TBN به کمتر از ۵۰ درصد مقدار روغن نو یا افزایش TAN به میزان ۲.۰ تا ۲.۵ واحد بالاتر از روغن نو، حتی در صورت عدم تلاقی، نشانگر لزوم تعویض فوری روغن است.
۴. آنالیز طیف‌سنجی عنصری (ICP-OES) و ذرات فرسایشی؛ شاخص‌های کلیدی آنالیز روغن، سایش فلزات
آنالیز عنصری روغن به روش طیف‌سنجی نشر نوری پلاسمای جفت‌شده القایی (ICP-OES) طبق استاندارد ASTM D5185، استاندارد مرجع برای تعیین غلظت عناصر بر حسب پی‌پی‌ام (ppm) در کارتل تجهیزات دوار و موتورها است.
محدودیت ابعاد ذرات در آزمون ICP
- سیستم‌های ICP تنها قادر به تحریک و شناسایی ذرات معلق میکروسکوپی با ابعاد کمتر از ۵ تا ۸ میکرون هستند.
- در صورتی که تخریب قطعه وارد فاز سایش شدید و براده‌برداری مکانیکی (Spalling) شود، اندازه ذرات ممکن است به بیش از ۱۰ تا ۲۰ میکرون برسد؛ در این سناریو، ممکن است ارقام ICP نرمال دیده شوند در حالی که سیستم در معرض خرابی است. بنابراین، در شرایط مشکوک، آزمون‌های تکمیلی مانند فروگرافی تحلیلی (Analytical Ferrography) و شمارش ذرات (ISO 4406) الزامی خواهند بود.
۵. جدول جامع ریشه‌یابی و تطبیق فلزات فرسایشی
تفسیر مهندسی عناصر فرسایشی همواره از طریق همبستگی عنصری انجام می‌گیرد:
| عنصر شیمیایی | نماد | قطعات مکانیکی منشأ | دلیل و مکانیزم سایش |
| آهن | Fe | بوش سیلندر، رینگ‌های پیستون، میل‌لنگ، میل‌بادامک، چرخ‌دنده‌ها | سایش بر اثر افت ضخامت لایه روغن، ورود ذرات ساینده به محفظه، اسیدی شدن محیط |
| کروم | Cr | رینگ‌های بالایی پیستون (Top Rings)، یاتاقان‌های غلتشی فولادی | سایش ناشی از ورود گردوغبار محیطی، شکستن رینگ، لقی غیرمجاز پیستون |
| مس | Cu | بوش گژن‌پین، بوش‌های ژورنال، کولرهای خنک‌کننده روغن، صفحات کلاچ | سایش مکانیکی ناشی از بارهای ضربه‌ای، یا حل شدن مس کولر روغن بر اثر اسیدی شدن سیال |

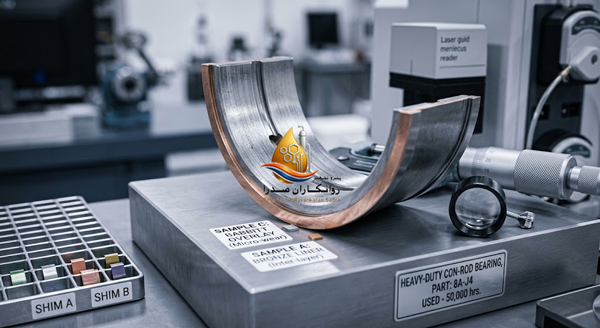

| سرب | Pb | لایه رویی (Overlay) یاتاقان‌های ژورنال، بوش میل‌بادامک | سایش نرم در استارت اولیه، خوردگی اسیدی ناشی از افت TBN و بالا رفتن اسیدهای آلی |
| قلع | Sn | آلیاژ بابیت یاتاقان‌ها (یاتاقان‌های ۳ لایه)، روکش پیستون | سایش لایه دوم یاتاقان پس از تخریب لایه سرب؛ نشان‌دهنده تخریب پیشرفته یاتاقان |
| آلومینیوم | Al | تاج و بدنه پیستون، هوزینگ توربوشارژر و پمپ‌ها، بلوک موتور | سایش لبه‌های پیستون ناشی از تنش حرارتی بالا (Scuffing)، ورود خاک و ذرات بوکسیت |
| نیکل | Ni | سوپاپ‌های دود، گاید سوپاپ، آلیاژ توربوشارژر | کوبش و سایش نشیمنگاه سوپاپ (Valve Seat Recession) در اثر بار حرارتی مداوم |
تفکیک آلاینده‌ها از سایش مکانیکی
- سیلیسیم (Si): نشان‌دهنده نقص در سیستم فیلتراسیون هوا و ورود گردوغبار ساینده است. اگر همراه با آلومینیوم (نسبت تقریبی ۳ به ۱) بالا رود، آلودگی با منشأ خاک محیطی قطعی است.
- سدیم و پتاسیم (Na / K): نشانه نفوذ خنک‌کننده (کولانت پایه گلیکول) به کارتل است که به لخته‌شدن روغن و تخریب شدید یاتاقان‌های سربی می‌انجامد.
- روی، فسفر، کلسیم (Zn / P / Ca): فلز فرسایشی نیستند؛ بلکه اجزای فعال بسته افزودنی (ضدسایش و دترجنت) هستند و افت شدید آنها نشانه اتمام عمر مفید روغن است.
۶. ماتریس حدود هشدار و اقدامات اجرایی
| شاخص آنالیز | محدوده نرمال | سطح هشدار (Alert) | سطح بحرانی (Action) |
| گرانروی در ۱۰۰°C یا ۴۰°C | مقدار اولیه روغن نو | انحراف ۱۰٪± تا ۱۵٪ | انحراف فراتر از ۲۰٪± |
| عدد اسیدی (TAN) | مقدار اولیه روغن نو | افزایش ۱.۰ تا ۱.۵ واحد | جهش بیش از ۲.۰ واحد یا تلاقی با TBN |
| عدد بازی (TBN) | مقدار اولیه روغن نو | افت به ۵۰٪ تا ۶۰٪ اولیه | افت به کمتر از ۵۰٪ یا تلاقی با TAN |
| آهن (Fe) | کمتر از ۳۰–۵۰ ppm | رنج ۵۰ تا ۱۰۰ ppm | مقادیر بالاتر از ۱۲۰ تا ۱۵۰ ppm |
| مس و سرب (Cu / Pb) | کمتر از ۱۰–۱۵ ppm | رنج ۲۰ تا ۳۵ ppm | مقادیر بیش از ۴۰ ppm (تخریب یاتاقان) |
| سیلیسیم (Si) | کمتر از ۱۵ ppm | رنج ۲۰ تا ۳۵ ppm | مقادیر بیش از ۴۰ ppm (نفوذ غبار) |
جمع‌بندی و مشاوره مهندسی روانکاری
شاخص‌های کلیدی آنالیز روغن، سایش فلزات؛ برگه آنالیز روغن، شناسنامه عملکردی تجهیزات شماست. با رصد منظم روند تغییرات (Trend Analysis) به جای تمرکز بر یک عدد منفرد، می‌توان فرسایش مکانیکی، آلودگی‌های محیطی و زوال شیمیایی روانکار را پیش از وقوع حوادث سنگین شناسایی کرد.
مجموعه پترو تجهیز روانکاران صدرا با سال‌ها تجربه تخصصی در حوزه تأمین، تولید و توزیع روانکارهای صنعتی و دریایی، آمادگی دارد واحدهای فنی و مهندسی صنایع مختلف را در زمینه تفسیر برگه‌های آزمایشگاهی، بهینه‌سازی دوره‌های تعویض روغن و تأمین انواع روغن‌های صنعتی، گازسوز، موتوری و گریس‌های فوق‌تخصصی یاری نماید.
نیاز به بررسی تخصصی برگه آنالیز یا انتخاب روغن مناسب تجهیزات خود دارید؟
جهت دریافت مشاوره فنی و استعلام مشخصات تخصصی روانکارهای صنعتی، با کارشناسان مهندسی فروش در پترو تجهیز روانکاران صدرا تماس بگیرید.
چک‌لیست ۴ مرحله‌ای بررسی و اقدام پس از دریافت گزارش آزمایشگاه
- ☑️ گام ۱: راستی‌آزمایی اطلاعات پایه نمونه (Sample Integrity)
- تطبیق ساعت کارکرد واقعی روغن و کارکرد کل دستگاه (Operating Hours) با گزارش آزمایشگاه.
- بررسی و ثبت حجم سرریز روغن نو (Make-up Oil) طی دوره کارکرد (جهت جلوگیری از رقیق‌شدگی کاذب شاخص‌های فرسایشی).
- تطابق گرید و برند درج‌شده در برگه با روانکار مصرفی در سیستم.
- ☑️ گام ۲: ارزیابی فیزیکی-شیمیایی روانکار
- انحراف ویسکوزیته در ۴۰°C و ۱۰۰°C کمتر از ۱۰± درصد نسبت به روغن نو باشد.
- مقایسه TAN و TBN؛ عدم تلاقی دو نمودار و حفظ TBN در سطحی بالاتر از ۵۰٪ مقدار روغن نو.
- بررسی درصد رطوبت و آب آزاد (کمتر از حد بحرانی ۵۰۰ تا ۱۰۰۰ ppm).
- ☑️ گام ۳: پایش عناصر فرسایشی و آلاینده‌های خارجی
- بررسی نرخ رشد عناصر فرسایشی (Fe, Cu, Pb, Cr, Al, Sn) نسبت به نمونه قبلی (تحلیل روند/Trend).
- کنترل شاخص سیلیسیم (Si) و آلومینیوم (Al) جهت اطمینان از سلامت فیلتر هوا و عدم ورود ذرات گردوغبار.
- کنترل سدیم (Na) و پتاسیم (K) جهت اطمینان از عدم نشتی مایع خنک‌کننده (کولانت/گلیکول).
- ☑️ گام ۴: تعیین وضعیت نهایی و اقدام اصلاحی
- وضعیت سبز (عادی): ادامه کارکرد تا سررسید نمونه‌گیری بعدی طبق روتین.
- وضعیت زرد (هشدار): تکرار نمونه‌گیری در بازه زمانی کوتاه‌تر، بررسی فیلتراسیون و پایش دقیق‌تر دمای کاری.
- وضعیت قرمز (بحرانی): توقف تجهیز، تخلیه و شستشوی کارتل (فلاشینگ)، بازرسی بوش‌ها و یاتاقان‌ها، تعویض کامل روغن با هماهنگی کارشناسان پترو تجهیز روانکاران صدرا.
سوالات متداول (FAQ)
سؤال ۱: تفاوت اصلی TAN و TBN در آنالیز روغن چیست؟
پاسخ: عدد اسیدی (TAN) نشان‌دهنده میزان تجمع ترکیبات اسیدی ناشی از اکسیداسیون و تخریب حرارتی است و در تمام روغن‌ها (به‌ویژه روغن‌های هیدرولیک، توربین و کمپرسور) پایش می‌شود. در مقابل، عدد بازی (TBN) ظرفیت ذخیره قلیایی روغن برای خنثی‌سازی اسیدهای خورنده ناشی از احتراق را می‌سنجد و عمدتاً در روغن‌های موتور دیزلی و گازسوز کاربرد دارد.
سؤال ۲: منظور از «نقطه تلاقی» (Crossover Point) در نمودار TAN و TBN چیست؟
پاسخ: نقطه‌ای است که با افت مداوم ذخیره قلیایی (TBN) و صعودی شدن اسیدهای ناشی از اکسیداسیون (TAN)، این دو نمودار یکدیگر را قطع می‌کنند. تلاقی این دو شاخص نشانه پایان عمر مفید ادتیوها و آغاز حمله مستقیم اسیدها به یاتاقان‌ها و دیواره سیلندر است و روغن باید سریعاً تعویض شود.
سؤال ۳: بالا رفتن همزمان آهن (Fe) و سیلیسیم (Si) نشانه چیست؟
پاسخ: این ترکیب نشان‌دهنده ورود ذرات گردوغبار محیطی (ذرات سیلیس) از طریق نشتی یا خرابی فیلتر هوا است که به عنوان ذرات ساینده عمل کرده و موجب سایش شدید بوش سیلندر و رینگ‌های پیستون (منشأ آهن) شده‌اند.
سؤال ۴: محدودیت روش ICP-OES در سنجش فلزات فرسایشی چیست؟
پاسخ: دستگاه‌های طیف‌سنجی ICP-OES تنها ذرات ریز میکروسکوپی کمتر از ۵ تا ۸ میکرون را شناسایی می‌کنند. اگر سایش مکانیکی شدید و براده‌برداری درشت رخ داده باشد، ممکن است نتایج ICP عادی به نظر برسد؛ در این شرایط، انجام آزمون‌های تکمیلی مانند «فروگرافی تحلیلی» و «شمارش ذرات» ضروری است.
سؤال ۵: حد مجاز تغییرات ویسکوزیته در روغن صنعتی چقدر است؟
پاسخ: به‌طور عمومی، تغییرات ویسکوزیته در دمای ۱۰۰ یا ۴۰ درجه سانتی‌گراد تا محدوده ۱۰± درصد نسبت به روغن نو قابل قبول است. انحراف بین ۱۰٪ تا ۱۵٪ نیازمند پایش در سطح هشدار و تغییرات فراتر از ۲۰± درصد نشان‌دهنده شرایط بحرانی (سوخت‌خوردگی، شکست پلیمری یا اکسیداسیون شدید) و لزوم تعویض روانکار است.
