راهنمای جامع مدیریت نیتراسیون و پایداری حرارتی در روغن موتورهای گازسوز صنعتی
راهنمای جامع مدیریت نیتراسیون و پایداری حرارتی در روغن موتورهای گازسوز صنعتی؛ صنایع امروزی با هدف دستیابی به راندمان الکتریکی بالاتر و کاهش انتشار آلاینده‌ها، طراحی ژنراتورهای گازسوز صنعتی و مولدهای همزمان برق و حرارت (CHP) را به سمت احتراق رقیق (Lean-Burn) هدایت کرده‌اند. مهندسان در این موتورها نسبت هوا به سوخت (⋋ > 1.6) را به شدت بالا می‌برند تا دمای پیک احتراق را کنترل کرده و استانداردهای سخت‌گیرانه انتشار NOx را به طور کامل پوشش دهند. با این حال، حضور حجم عظیمی از اکسیژن آزاد در کنار گازهای نیتروژن در دمای کارکرد پیوسته، شرایط ترمودینامیکی و شیمیایی بسیار تهاجمی را درون کارتر و محفظه احتراق رقم می‌زند.
در تریبولوژی صنعتی مدرن، روغن موتورهای گازسوز (Gas Engine Oils – GEO) با تنش‌های ساختاری مواجه‌اند که در روانکارهای متداول خودرویی یا دیزل‌های معمولی هرگز مشاهده نمی‌شود. دو واکنش مخرب شیمیایی همزمان یعنی اکسیداسیون حرارتی و نیتراسیون شیمیایی، ساختار هیدروکربنی روغن را متلاشی می‌کنند. در این مقاله مرجع، مکانیزم‌های دقیق تخریب روغن ناشی از نیتراسیون، نقش روغن‌های پایه هیدروپروسس‌شده، فرمولاسیون ادتیوهای پیشرفته و پروتکل‌های آزمایشگاهی آنالیز روغن (CM) را با تکیه بر استانداردهای جهانی تبیین می‌کنیم.
📄 مطالعه بیشتر: آنالیز روغن چیست؟
نیتراسیون چیست و چرا پاشنه آشیل ژنراتورهای گازسوز است؟
نیتراسیون (Nitration) یک واکنش زنجیره‌ای مخرب شیمیایی است که در آن، گونه‌های فعال اکسید نیتروژن (NO و NO₂ که مجموعاً NOx نامیده می‌شوند) به پیوندهای غیراشباع و ساختارهای هیدروکربنی روغن پایه حمله کرده و ترکیبات آلی نیتراته نظیر ارگانو-نیترات‌ها (R-ONO₂) و نیتروکربن‌ها (R-NO₂) تولید می‌کنند.
برخلاف موتورهای دیزلی که در آن‌ها دوده (Soot) و اسید سولفوریک ناشی از احتراق گازوئیل اصلی‌ترین عامل افت روانکاری هستند، گاز طبیعی با احتراق تمیز دوده تولید نمی‌کند، اما به دلیل فشار حرارتی پایدار و وجود اکسیژن مازاد، نیتراسیون به عامل اصلی تخریب شیمیایی مبدل می‌شود.
احتراق در شرایط هوای اضافی (Lean-Burn)
│
▼
تولید اکسیدهای نیتروژن (NO / NO2)
│
├─────────────────────────────────────────┐
▼ ▼
واکنش با هیدروکربن‌های روغن در دیواره سیلندر تولید ترکیبات آلی اسیدی (اسید نیتریک و نیترو)
│ │
▼ ▼
تشکیل استرهای ارگانیک نیترات افت شدید TBN و افزایش TAN
│ │
├─────────────────────────────────────────┘
▼
افزایش شدید گرانروی (Polymerization) ───► رسوب لجن اسیدی و سایش قطعاتتفاوت مکانیزم اکسیداسیون و نیتراسیون در دمای محفظه احتراق

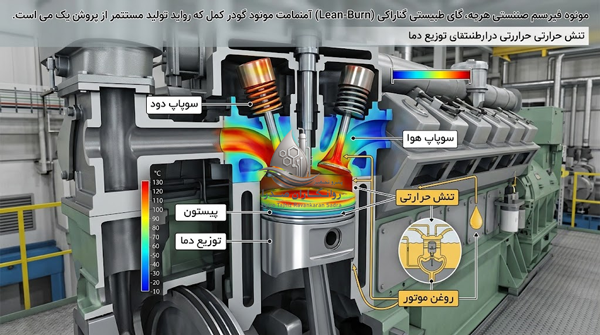

اکسیداسیون و نیتراسیون اگرچه همپوشانی دارند، اما از دیدگاه کینتیک شیمیایی در دو محدوده دمایی و با رفتارهای متفاوتی تشدید می‌شوند:
- اکسیداسیون حرارتی (Thermal Oxidation): این واکنش به طور عمده در دماهای بالای کارکرد (بالاتر از ۱۱۰ تا ۱۲۰ درجه سانتی‌گراد در مخزن روغن و بالای ۳۰۰ درجه در رینگ پیستون) رخ می‌دهد. اکسیژن با پیوندهای کربن-هیدروژن واکنش داده و گروه‌های کربونیل (C=O)، پروکسیدها و اسیدهای کربوکسیلیک ایجاد می‌کند.
- نیتراسیون (Nitration): برخلاف اکسیداسیون، پدیده نیتراسیون لزوماً به دماهای فوق‌العاده بالا وابسته نیست؛ بلکه بیشترین شدت واکنش را در دماهای متوسط سیلندر و کارتر (۷۰ تا ۹۵ درجه سانتی‌گراد) و در حضور گازهای نشت‌کرده به کارتر (Blow-by) نشان می‌دهد. کارکرد موتور در شرایط بار جزئی (Part-Load) یا افت دمای ژاکت آب خنک‌کاری از حد بهینه، زمان ماند اکسیدهای نیتروژن (NOx) را در فاز مایع روغن افزایش می‌دهد؛ این فرآیند در نهایت نرخ نیتراسیون را به‌شدت بالا می‌برد.

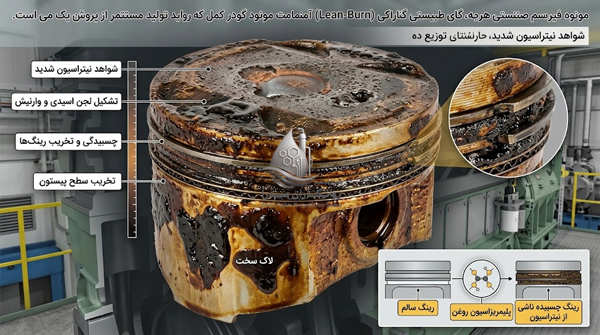

پیامدهای نیتراسیون: افزایش گرانروی، لجن اسیدی و گرفتگی فیلترها
زمانی که محصولات واسطه‌ای نیتراسیون اشباع شوند، واکنش‌های پلیمریزاسیون زنجیره‌ای آغاز می‌شود:
- رشد تصاعدی ویسکوزیته:
زنجیره‌های هیدروکربنی به هم متصل شده و مولکول‌های درشت پلیمری می‌سازند. این پدیده پمپاژ روغن سرد را با اختلال جدی مواجه کرده و ضخامت فیلم روانکاری هیدرودینامیک را از بالانس مهندسی خارج می‌کند. - تشکیل لجن و وارنیش سخت (Lacquer):
ترکیبات ارگانو-نیترات، سطوح داغ فلزی نظیر لایه‌های داخلی پیستون و گاید سوپاپ‌ها را در بر می‌گیرند و لایه‌ای سخت و عایق حرارت شبیه به لاک الکل (Varnish) می‌سازند؛ این لایه مانع انتقال حرارت به روغن خنک‌کننده می‌شود. - مسدود شدن میکروفیلترها:
ذرات پلیمریزه به همراه رزین‌های نامحلول در پنتان، فیلترهای روغن ۵ تا ۱۰ میکرونی را در فواصل کوتاه مسدود می‌کنند. این انسداد شیر بای‌پس را باز نگه می‌دارد و در نتیجه، جریان روغن ذرات فرسایشی را مستقیماً به سمت یاتاقان‌ها هدایت می‌کند. - خوردگی شیمیایی یاتاقان‌ها:
اسیدهای نیترو و نیتریک حاصل از نیتراسیون، به پوشش‌های ضدسایش سرب و قلع در یاتاقان‌های تری‌متال حمله می‌کنند.
📄مطالعه بیشتر: شاخص‌های کلیدی آنالیز روغن، سایش فلزات
فرمولاسیون پیشرفته روانکارها برای مهار پدیده نیتراسیون؛ راهنمای جامع مدیریت نیتراسیون و پایداری حرارتی در روغن موتورهای گازسوز صنعتی
فرمولاسیون روانکارهای نیروگاهی حساسیت بسیار بالایی دارد. انتخاب دقیق روغن موتور گازسوز با روغن پایه هیدروکرک گروه ۲ و ادتیوهای کم‌خاکستر، نرخ نیتراسیون را کنترل می‌کند و مانع تشکیل لجن اسیدی در کارتر می‌شود، در موتورهای گازسوز نیز روانکار باید توان مقابله با گازهای فعال احتراق را در بالاترین سطح استاندارد داشته باشد.
| مشخصه فنی روانکار | روغن گازسوز Lean-Burn (Low Ash) | روغن دیزل سنگین متداول (HDDO) |
|---|---|---|
| میزان خاکستر سولفاته (% wt) | ۰.۴۵٪ تا ۰.۵۵٪ (بسیار دقیق و کنترل‌شده) | ۰.۹۰٪ تا ۱.۵۰٪ (بالا) |
| نوع روغن پایه (Base Oil) | تماماً گروه II هیدروکرک یا گروه III | غالباً گروه I با درصد کمی هیدروکراکینگ |
| شاخص فراریت نوک (Noack Volatility) | کمتر از ۹٪ | ۱۲٪ تا ۱۵٪ |
| پایداری در برابر نیتراسیون (FTIR) | عالی (مهار شده با ادتیوهای آروماتیک آمین) | فاقد مهارکننده‌های اختصاصی نیتراسیون |
| عدد قلیایی کل (TBN – mg KOH/g) | ۵.۰ تا ۷.۰ | ۹.۰ تا ۱۵.۰ |

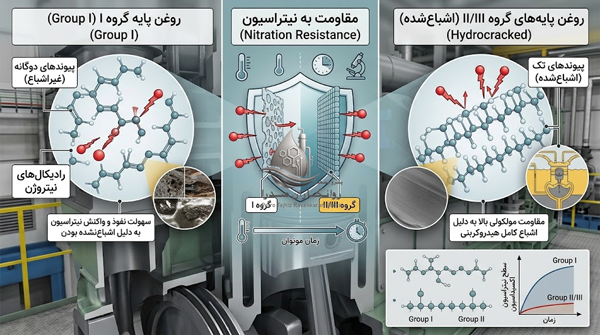

نقش روغن پایه‌های گروه II و III (هیدروکراکینگ) در کاهش تبخیرپذیری
روغن‌های پایه تصفیه سنتی (گروه I Solvent Refined) دارای مقادیر قابل توجهی پیوندهای دوگانه غیراشباع (Olefinic) و ناخالصی‌های آروماتیک هستند. این پیوندها دقیقاً اهداف اولیه مولکول‌های NOx برای تشکیل پیوند نیتراسیون محسوب می‌شوند.
در مقابل، روغن پایه‌های گروه II و گروه III هیدروپالایش‌شده (Hydroprocessed) تحت فشار و دمای بسیار بالا با گاز هیدروژن سیر می‌شوند (Saturates > 99%). این فرآیند کلیه پیوندهای ناپایدار را از بین برده و پایداری حرارتی را به اوج می‌رساند. علاوه بر این، روغن‌های گروه II/III دارای شاخص تبخیرپذیری نوک (Noack Volatility) بسیار پایینی هستند. نرخ تبخیر پایین مانع ورود بخارات روغن به فضای بالای پیستون و مخلوط شدن با گازهای اگزوز داغ می‌گردد.
ادتیوهای ضد نیتراسیون و آنتی‌اکسیدان‌های بدون خاکستر (Ashless)
بسته ادتیو (Additive Package) در روغن‌های گازسوز باید بدون برهم زدن حد مجاز خاکستر سولفاته، بیشترین توان بازدارندگی را ارائه دهد:
- آنتی‌اکسیدان‌های سینرژیک (Synergistic Antioxidants): ترکیب بهینه‌ای از فنول‌های بازدارنده فضایی (Hindered Phenols) و دی‌آریل‌آمین‌های آلکیله شده (Alkyl diphenylamines). ترکیبات آمینی به عنوان مهارکننده‌های زنجیره رادیکالی نیتراسیون عمل کرده و واسطه‌های فعال •NO₂ را به ترکیبات پایدار و بی‌خطر تبدیل می‌کنند.
- پاک‌کننده‌های بدون خاکستر (Ashless Dispersants): از نوع پلی‌ایزوبوتیلن سوکسینیمید (PIB-Succinimide) با وزن مولکولی بالا؛ این ادتیوها ذرات نیتراته و پیش‌سازهای لجن را احاطه کرده و آن‌ها را در حالت سوسپانسیون معلق نگه می‌دارند تا از ته‌نشینی وارنیش روی قطعات حساس جلوگیری شود.
- کنترل دقیق خاکستر سولفاته: به دلیل حساسیت کاتالیست‌های SCR و همچنین پیشگیری از فرسایش و ذوب شدن نشیمنگاه سوپاپ (Valve Recession)، دترجنت‌های فلزی کلسیم/منیزیم به دقت بالانس می‌شوند تا میزان خاکستر همواره در بازه استاندارد 0.45 – 0.55 حفظ گردد.
پروتکل‌های پایش وضعیت و آنالیز FTIR در آزمایشگاه
تعیین زمان دقیق تعویض روغن در مولدهای گازسوز نیروگاهی به هیچ وجه بر اساس ساعت کارکرد تقویمی نیست، بلکه باید بر مبنای استراتژی نگهداری پیشگیرانه مبتنی بر وضعیت (CBM) انجام گیرد.
خوانش پیک جذب نیتراسیون در تست مادون قرمز (FTIR)
طیف‌سنجی تبدیل فوریه فروسرخ (FTIR Spectroscopy) طبق استاندارد ASTM E2412 استاندارد طلایی پایش نیتراسیون است. در این روش، با عبور نور مادون قرمز از نمونه روغن کارکرده، میزان جذب انرژی در طول‌موج‌های خاص اندازه‌گیری می‌شود:
- پیک نیتراسیون: در عدد موج ¹⁻1630cm تا ¹⁻1650cm که مربوط به پیوند جذبی استرهای نیترات (R-ONO₂) است.
- پیک اکسیداسیون: در عدد موج ¹⁻1710cm تا ¹⁻1740cm مربوط به پیوند کربونیل (C=O).
معیار اندازه‌گیری بر حسب جذب بر سانتی‌متر (Abs/cm) بیان می‌شود. طبق دستورالعمل سازندگان معتبر:
- وضعیت نرمال: کمتر از 12Abs/cm
- سطح هشدار (Warning): بین 15 تا 20Abs/cm
- سطح بحرانی و لزوم تعویض فوری روغن: بالاتر از 20Abs/cm

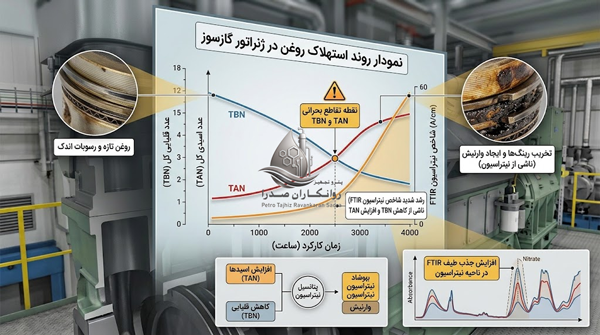

پایش افت TBN و افزایش TAN
در روغن‌های موتور گازسوز، پایش اسیدیته رفتار متفاوتی با سایر روانکارها دارد:
- اسیدهای تشکیل‌شده ناشی از گاز طبیعی اسیدهای ضعیف آلی و اسید نیترو هستند، بنابراین TBN اولیه روغن معمولاً پایین (حدود ۵ تا ۷) است.
- با کارکرد روغن، عدد قلیایی کل (TBN) با شیب ملایم افت کرده و عدد اسیدی کل (TAN) با جذب ترکیبات نیتراسیون و اکسیداسیون بالا می‌رود.
- نقطه تقاطع اسیدیته (Condemning Limit): فراتر رفتن عدد اسیدی (TAN) از عدد قلیایی کل (TBN)، ظرفیت بافری روغن را کاملاً تخلیه می‌کند و نرخ خوردگی شیمیایی قطعات داخلی را به صورت نمایی بالا می‌برد.
| پارامتر آزمایشگاهی | روش آزمون استاندارد | مقدار در روغن نو | حد هشدار (Warning) | اقدام اصلاحی الزامی |
| شاخص نیتراسیون | ASTM E2412 (FTIR) | ۰ – ۲ Abs/cm | > ۱۸ – ۲۰ Abs/cm | بررسی نشتی Blow-by و تعویض کامل روغن |
| شاخص اکسیداسیون | ASTM E2412 (FTIR) | ۰ – ۳ Abs/cm | > ۲۲ – ۲۵ Abs/cm | بررسی عملکرد کولر روغن و دمای کارتر |
| تغییرات گرانروی در ۱۰۰°C | ASTM D445 | ~ ۱۳.۵ – ۱۴.۵ cSt | ± ۲۰٪ نسبت به روغن نو | تخلیه روغن، پیشگیری از افت فشار و سایش یاتاقان |
| عدد اسیدی (TAN) | ASTM D664 | ۱.۰ – ۱.۵ mg KOH/g | پیشی گرفتن از مقدار TBN | تعویض فوری روغن پیش از بروز خوردگی شیمیایی |
| عنصر آهن (Fe – فرسایش) | ASTM D5185 (ICP) | < ۲ ppm | > ۳۵ – ۵۰ ppm | پایش سایش لاینر، بوش و رینگ‌های پیستون |
| عنصر مس و سرب (Cu / Pb) | ASTM D5185 (ICP) | < ۱ ppm | > ۲۰ ppm | بازرسی فوری یاتاقان‌های میل‌لنگ و شاتون |
استانداردهای بین‌المللی و توصیه‌های سازندگان مطرح (OEMs)
سازندگان جهانی موتورهای گازسوز هر یک تست‌های میدانی سخت‌گیرانه‌ای برای اعطای تاییدیه رسمی به روغن‌ها وضع کرده‌اند:
- INNIO Jenbacher: استاندارد TA 1000-1109 پایه برای تمامی سری‌های Jenbacher (Type 2, 3, 4, 6) با تعریف کلاس‌های سوختی A، B و C. برای کلاس A روغن‌های کم‌خاکستر با پایداری نیتراسیون بسیار بالا الزامی است.
- Caterpillar / MWM: مشخصات موتورهای Cat G3500 و G3600؛ نیازمند خاکستر سولفاته کنترل‌شده بین ۰.۳۵٪ تا ۰.۵۵٪ و تایید تست ۵۰۰۰ ساعته میدانی همراه با استاندارد MWM TR 0199-99-2105.
- Waukesha (Innio Waukesha): الزامات سخت‌گیرانه برای کاربردهای Cogeneration با الزامات ضدسایش برای Valve Seat در موتورهای VHP و 275GL.
📄مطالعه بیشتر: تأثیر کیفیت گاز سوخت بر روغن موتور گازسوز
چک‌لیست عملیاتی مهندسی: ۵ گام کلیدی برای بهینه‌سازی فواصل تعویض روغن
- کالیبراسیون نسبت هوا به سوخت (⋌): سنسورهای اکسیژن اگزوز و ولوهای تنظیم گاز را به صورت دوره‌ای کالیبره کنید؛ غنی شدن بیش از حد یا رقیق شدن نامتعادل مخلوط گاز، نیتراسیون را تشدید می‌کند.
- حفظ دمای بهینه مایع خنک‌کاری: دمای خروجی ژاکت آب نباید کمتر از ۸۵ درجه سانتی‌گراد افت کند؛ دمای پایین محفظه سیلندر زمینه میعان ترکیبات اسیدی نیتروژن در فاز مایع روغن را فراهم می‌سازد.
- نمونه‌گیری متوالی و استاندارد: نمونه‌گیری روغن کارکرده را دقیقاً از یک نقطه ثابت در مدار گردش روغن، قبل از فیلتر و در زمان گرم بودن موتور هر ۵۰۰ ساعت یک‌بار انجام دهید.
- بررسی فشار کارتر و سلامت سیستم تهویه (CCV): مسدود شدن سیستم وکیوم کارتر باعث ماندگاری گازهای نفوذی Blow-by در مجاورت روغن و جهش نیتراسیون می‌شود.
- انتخاب تامین‌کننده معتبر روانکارهای صنعتی: مدیران فنی به دلیل فرمولاسیون پیچیده ادتیوها، روغن‌های تخصصی گازسوز را همواره با تضمین اصالت خریداری می‌کنند. مجموعه‌های متخصصی نظیر پترو تجهیز روانکاران صدرا با تکیه بر مشاوره مهندسی، صنایع حساس کشور را به محصولاتی منطبق بر سخت‌گیرانه‌ترین استانداردهای بین‌المللی تجهیز و زنجیره تامین پایدار را تضمین می‌کنند.
پرسش‌های متداول (FAQ)
- چرا نمی‌توان از روغن‌های دیزلی با TBN بالا در موتورهای گازسوز استفاده کرد؟
روغن‌های دیزلی سنگین خاکستر سولفاته بالایی (۱.۰ تا ۱.۵ درصد) تولید می‌کنند. اگرچه TBN بالای این روغن‌ها اسیدها را خنثی می‌کند، اما خاکستر اضافی، محفظه احتراق موتور گازسوز را به رسوبات نسوز آلوده می‌سازد. این رسوباتِ گداخته، پدیده خودسوزی پیش‌رس (Pre-ignition)، احتراق ناقص و ضربه مخرب (Knocking) را به وجود می‌آورند و در نهایت پیستون را می‌شکنند و سوپاپ‌ها را می‌سوزانند. - نیتراسیون بیشتر در موتورهای تنفس طبیعی رخ می‌دهد یا موتورهای توربوشارژ Lean-Burn؟
نیتراسیون در موتورهای مدرن سوپرشارژ و توربوشارژ مجهز به سیستم احتراق رقیق (Lean-Burn) بسیار شدیدتر رخ می‌دهد؛ زیرا غلظت اکسیژن و نیتروژن به دلیل بوست پرفشار هوا در این موتورها بالاتر بوده و زمینه تماس فاز گاز با لایه روغن روی بوش سیلندر بیشتر فراهم است. - تفاوت اصلی کنترل اسیدیته بین موتور گازسوز شهری با موتورهای بیوگاز چیست؟
در گاز طبیعی خط لوله، اسیدهای حاصل عمدتاً اسیدهای ضعیف نیتریک ناشی از نیتراسیون هستند و روغن Low Ash با TBN حدود ۶ کاملاً پاسخگوست. اما در موتورهای بیوگاز یا سوخت‌های دارای سولفید هیدروژن (H₂S)، اسید سولفوریک قوی تشکیل می‌شود که نیازمند روغن‌های Medium Ash با TBN بالاتر (حدود ۸ تا ۱۰) برای مقابله با خوردگی شدید است.
جمع‌بندی: بهره‌وری پایدار نیروگاهی با انتخاب روانکار مهندسی‌شده
مهار پدیده نیتراسیون و کنترل پایداری حرارتی در ژنراتورهای گازسوز تولید برق (CHP و DG)، فراتر از یک تعویض روغن ساده است؛ این فرآیند یک ضرورت استراتژیک برای حفظ دارایی‌های سرمایه‌ای و استمرار تولید در مقیاس صنعتی محسوب می‌شود. کارکرد در شرایط احتراق رقیق (Lean-Burn)، تنش‌های حرارتی مداوم و خطرات ناشی از پلیمریزاسیون روغن، نشان می‌دهد که تکیه بر روغن‌های پایه سنتی یا روانکارهای غیراختصاصی، به سرعت به تشکیل وارنیش سخت، افزایش گرانروی، خوردگی شیمیایی یاتاقان‌ها و در نهایت توقف‌های ناخواسته خط تولید می‌انجامد.
متخصصان و کارشناسان فنی در شرکت پترو تجهیز روانکاران صدرا در کنار مدیران فنی و مهندسین نیروگاهی با ارائه مشاوره‌های دقیق روانکاری، تحلیل تخصصی گزارش‌های آزمایشگاهی و تأمین روانکارهای منطبق بر تاییدیه‌های سازندگان بین‌المللی، ضامن کارکرد پایدار، افزایش راندمان حرارتی و کاهش چشمگیر هزینه‌های مولدهای برق کشور هستند.
